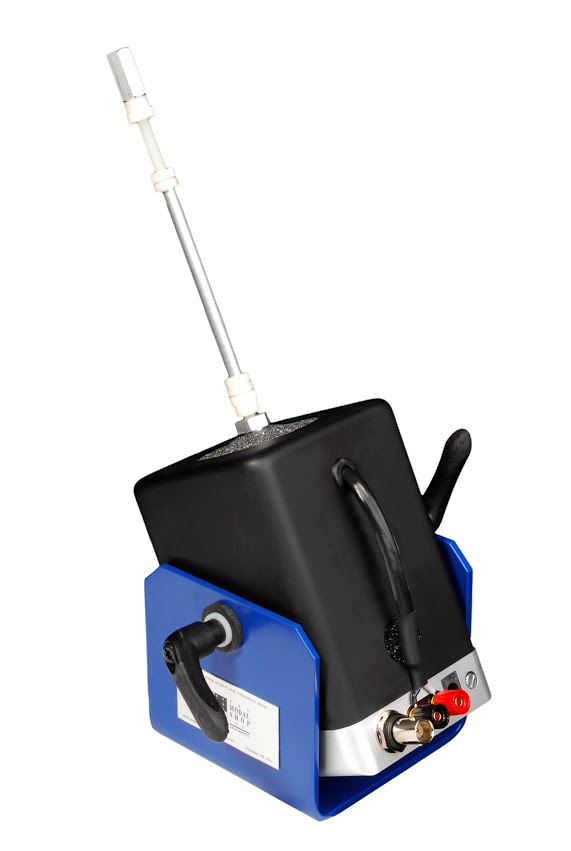

Kompakter Shaker mit integriertem Verstärker
SmartShaker™ K2004E01 und K2007E01
Die elektromagnetischen Shaker K2004E01 und K2007E01 von The Modal Shop Inc. generieren Kräfte von 20 N bzw. 31 N, bei einer Frequenz von bis zu 11 kHz und einer Auslenkung von maximal 13 mm. Das Volumen des integrierten Leistungsverstärkers beträgt nur 7,5 x 7,5 x 1 cm³ und ist im Fuß des Shakers untergebracht. Die üblichen sperrigen und schweren Leistungsverstärker für ein 19“-Rack entfallen. Die Gesamtabmessungen der SmartShaker™ von nur noch etwa 9 x 9 x 14 cm³ sowie das Gewicht von nur etwa 3 kg erleichtern den Transport und ermöglichen auch den mobilen Einsatz für Vibrationsuntersuchungen. Die Shaker bieten verschiedene Verstärkungsfaktoren sowie ein digitales Überwachungssystem, welches Übersteuerung, Überhitzung oder übermäßige Stromaufnahme erkennt und das Gerät abschaltet. Zum Lieferumfang gehören, neben einem Netzteil, eine Auswahl an 10-32 Nylon-Stingern, die eine schnelle Anbindung an den Prüfling ermöglichen.
Highlights
- kompakter Aufbau mit integriertem Leistungsverstärker
- bis zu 31 N
- max. Auslenkung von 13mm
- Frequenzen bis 11 kHz
- bis 1 kg Masse können angeregt werden
Applikationen
- Vibrationstests an kleinen Bauteilen oder biomedizinischen Komponenten
- experimentelle Modalanalyse
- Forschung und Entwicklung
- Mechanische Impedanzmessungen
Produktinformation
Mini-SmartShaker™
PDF Download - 215 KB
In der Broschüre Instrumente und Sensoren für die Modalanalyse werden elektrodynamische Shaker und instrumentierte Impulshämmer zur Strukturanregung, Vibrations- und Kraftsensoren für die Signalerfassung sowie passendes Zubehör zusammengefasst und vorgestellt.
Bei Strukturuntersuchungen müssen zur Bestimmung der mechanischen Impedanz die am Anregungspunkt eingeleitete Kraft und die auftretende Schwingung phasengleich erfasst werden. Der Impedanzmesskopf Modell 288D01, einem kombinierten ICP-Kraft- und Vibrationssensor, wird die Aufgabenstellung erleichtert.
