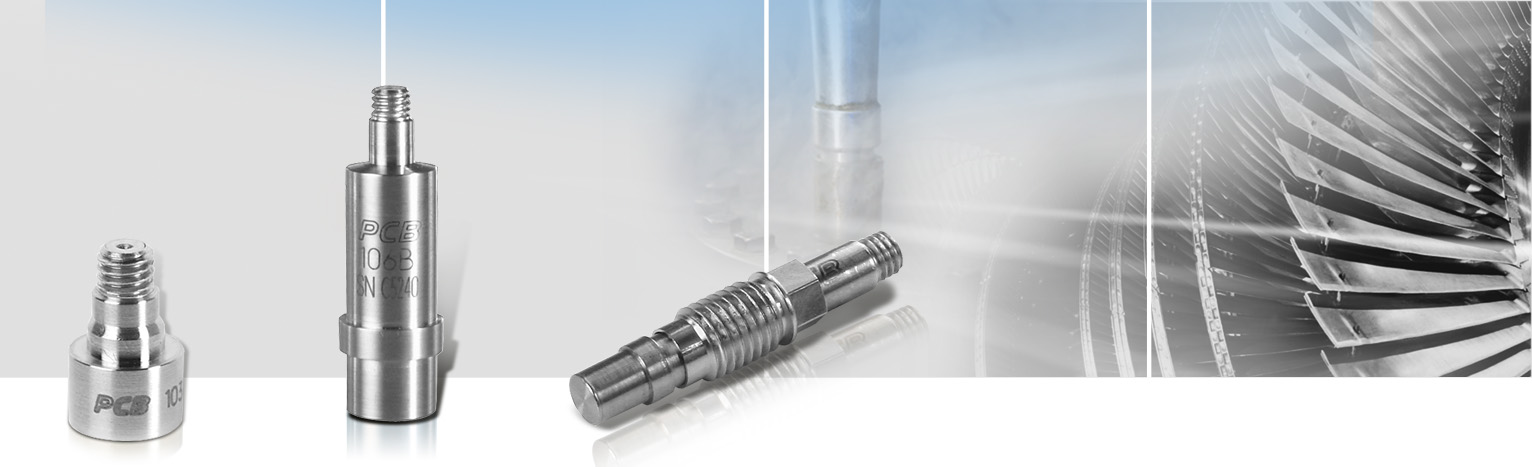

DRUCKSENSOREN – PIEZOELEKTRISCH

Piezoelektrische Drucksensoren von PCB® erfassen hochdynamische Druckänderungen, von der Explosionsdruckwelle bis zu kleinsten Druckschwankungen im Akustikbereich, und das auch bei hohen statischen Drücken.

Modell	Messbereich	Empfindlichkeit	Anstiegszeit	Untere Grenzfrequenz
PCB-113B21	1.379 kPa (Ausgangsbereich ±5 V)	3,6 mV/kPa	≤1,0 µs	0,5 Hz (-5 %)
PCB-113B22	34.475 kPa (Ausgangsbereich ±5 V)	0,145 mV/kPa	≤1,0 µs	0,001 Hz (-5 %)
PCB-113B23	68.950 kPa (Ausgangsbereich ±5 V)	0,073 mV/kPa	≤1,0 µs	0,0005 Hz (-5 %)
PCB-(M)102B04	6.900 kPa (Ausgangsbereich ±5 V)	0,7 mV/kPa	≤1,0 µs (reflektierter Druck)	0,005 Hz (-5 %)
PCB-(M)102B06	3.450 kPa (Ausgangsbereich ±5 V)	1,45 mV/kPa	≤1,0 µs (reflektierter Druck)	0,01 Hz (-5 %)

Alle Produkte anzeigen

Modell	Messbereich	Empfindlichkeit	Anstiegszeit	Untere Grenzfrequenz
PCB-106B	57,2 kPa (Ausgangsbereich ±2,5 V)	43,5 mV/kPa	≤9 µs	0,5 Hz (-5 %)
PCB-106B50	34,45 kPa (Ausgangsbereich ±2,5 V)	72,5 mV/kPa	≤12 µs	0,5 Hz (-5 %)
PCB-106B52	6,89 kPa (Ausgangsbereich ±5 V)	725 mV/kPa	≤12,5 µs	2,5 Hz (-5 %)

Alle Produkte anzeigen

Modell	Messbereich	Empfindlichkeit	Anstiegszeit	Untere Grenzfrequenz
PCB-132B38	345 kPa (Resonanzfrequenz 1 MHz)	20,3 mV/kPa	≤1 MHz	11.000 Hz (-5 %)
PCB-105C	690 kPa (Ausgangsbereich ±5 V)	7,3 mV/kPa	≤2,0 µs	0,5 Hz (-5 %)
PCB-(M)105C02	690 kPa (Ausgangsbereich ±5 V)	7,3 mV/kPa	≤2,0 µs	0,5 Hz (-5 %)
PCB-(M)105C22	34.475 kPa (Ausgangsbereich ±5 V)	0,145 mV/kPa	≤2 µs	0,5 Hz (-5 %)

Alle Produkte anzeigen

Modell	Messbereich	Max. Druck	Empfindlichkeit	Anstiegszeit	Temperatur­bereich
PCB-102B10	690 kPa (Ausgangsbereich ±5 V)	103.425 kPa	7,25 mV/kPa	≤2,0 µs	-196 … 100 °C
PCB-102B11	6.895 kPa (Ausgangsbereich ±5 V)	103.425 kPa	0,725 mV/kPa	≤2,0 µs	-196 … 100 °C
PCB-102B13	68.950 kPa (Ausgangsbereich ±5 V)	103.425 kPa	0,073 mV/kPa	≤2,0 µs	-196 … 100 °C
PCB-102B14	34.475 kPa (Ausgangsbereich ±5 V)	103.425 kPa	0,145 mV/kPa	≤2,0 µs	-196 … 100 °C

Alle Produkte anzeigen

Modell	Messbereich	Max. Druck	Empfindlichkeit	Anstiegszeit	Temperatur­bereich
PCB-112B05	34.475 kPa	68.950 kPa	0,160 pC/kPa	≤2,0 µs	-240 … 260 °C
PCB-116B	690 kPa	20.685 kPa	0,870 pC/kPa	≤9 µs	-240 … 345 °C

Alle Produkte anzeigen

Modell	Messbereich	Max. Druck	Empfindlichkeit	Temperatur­bereich
PCB-176A02	50 bar	137,9 bar	87 pC/bar	-70 … 650 °C -60 … 260 °C (Lagerung)
PCB-176A03	20 bar	137,9 bar	232 pC/bar	-70 … 650 °C -60 … 260 °C (Konnektor)
PCB-176A07	50 bar	275,8 bar	101.5 pC/bar	-70 … 650 °C -60 … 483 °C (Lagerung)
PCB-176A31	206,8 bar	358,5 bar	87 pC/bar	-70 … 760 °C -53,9 … 482,2 °C (Konnektor)
PCB-176A33	206,8 bar	358,5 bar	87 pC/bar	-70 … 760 °C -53,9 … 482,2 °C (Konnektor)

Downloads

Alle Produkte anzeigen

Modell	Messbereich	Max. Druck	Empfindlichkeit	Anstiegszeit	Untere Grenzfrequenz
PCB-137B29B	137 kPa (Ausgangsbereich ±5 V) 345 kPa (Ausgangsbereich ±10 V)	6895 kPa	29 mV/kPa	≤6,5 µs
PCB-137B23A	345 kPa (Ausgangsbereich ±5 V)	6.895 kPa	14,5 mV/kPa	≤6,5 µs
PCB-132B38	345 kPa (Resonanzfrequenz 1 MHz)	5.516 kPa	20,3 mV/kPa	≤1 MHz	11.000 Hz (-5 %)
PCB-(M)134A22	34.475 kPa (Ausgangsbereich ±5 V)	103.425 kPa	0,145 mV/kPa	≤0,2 µs	2,5 Hz (-5 %)
PCB-(M)134A23	68.950 kPa (Ausgangsbereich ±5 V)	103.425 kPa	0,073 mV/kPa	≤0,2 µs	0,5 Hz (-5 %)
PCB-(M)134A24	6.895 kPa (Ausgangsbereich ±5 V)	103.425 kPa	0,73 mV/kPa	≤0,2 µs	0,25 Hz (-5 %)
PCB-(M)134A27	137.900 kPa (Ausgangsbereich ±5 V)	137.900 kPa	0,04 mV/kPa	≤0,2 µs	1 Hz (-5 %)
PCB-138A10	68.950 kPa (Ausgangsbereich ±5 V)	344.750 kPa	0,073 mV/kPa	≤1,5 µs	2,5 Hz (-5 %)
PCB-(M)109D12	690.000 kPa (Ausgangsbereich ±7 V)	862.000 kPa	0,01 mV/kPa	≤2,0 µs
PCB-(M)119C12	690.000 kPa (Ausgangsbereich ±7 V)	862.000 kPa	0,036 pC/kPa	≤2,0 µs

Alle Produkte anzeigen

Modell	Messbereich	Empfindlichkeit	Anstiegszeit	Untere Grenzfrequenz
PCB-(M)108A02	68.950 kPa (Ausgangsbereich ±5 V)	0,073 mV/kPa	≤2 µs	0,01 Hz (-5 %)
PCB-(M)108A04	207.000 kPa (Ausgangsbereich ±4,5 V)	0,022 mV/kPa	≤2 µs	0,002 Hz (-5 %)
PCB-102A44	344,8 kPa (Ausgangsbereich ±5 V)	14,5037 mV/kPa	≤2 µs	0,5 Hz (-5 %)
PCB-121A44	344,8 kPa (Ausgangsbereich ±5 V)	14,5037 mV/kPa	≤4 µs	0,5 Hz (-5 %)

Alle Produkte anzeigen
