Modulares Kalibriersystem 9155
Die zuverlässige Messung von Schwingungen, Drücken, Kräften usw. ist in unserer hochtechnisierten Welt von elementarer Bedeutung. Daher ist Messen mit einer möglichst geringsten Unsicherheit eine wichtige Voraussetzung der Qualitätssicherung und setzt eine hohe Präzision der Messgeräte voraus. Deren Funktionstüchtigkeit lässt sich durch eine sorgfältige Kalibrierung der Geräte sicherstellen und die ermittelte Messunsicherheit in den Folgeprozessen mit einbeziehen. Es ist zu berücksichtigen, dass Sensoren und andere Messmittel im Laufe der Zeit einem Alterungsprozess, auch „Drift“ genannt, unterliegen. Durch die regelmäßige Kalibrierung kann diese Veränderung beobachtet und gegebenenfalls eingegriffen werden.
Unter Kalibrierung versteht die Messtechnik den Vorgang zur zuverlässig reproduzierbaren Feststellung und Dokumentation der Messabweichung. Dabei wird ein Messmittel unter kontrollierten Bedingungen mit einem Normal verglichen und die Abweichungen dokumentiert.
Die Kalibrierung erfolgt nach internationalen Standards. Dabei bilden die Normen ISO 16063 und die ISO 17025 die Basis für die Kalibrierung von Beschleunigungssensoren und gewährleisten somit die Rückfuhrbarkeit auf nationale Normale.
präzise, zuverlässig und flexibel

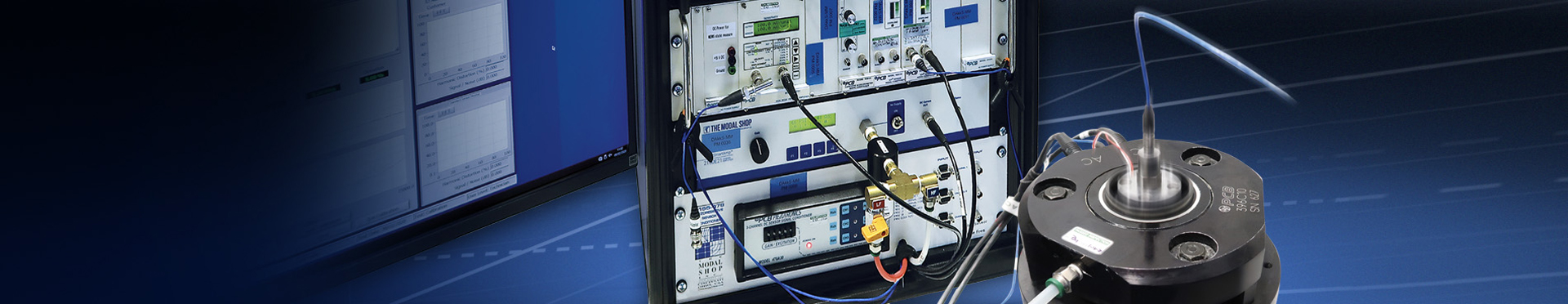

Das Präzisions-Kalibriersystem Modell 9155 ermöglicht die Kalibrierung von piezoelektrischen Beschleunigungssensoren mit ICP®-/IEPE- oder Ladungsausgang (ISO 16063-21:2016-08) im Back-to-Back Verfahren, die Kalibrierung von Schocksensoren (ISO 16063-22:2015-04) und die Kalibrierung von Mikrofonen (IEC 61094-5). Für das Modell 9155 stehen einige ergänzende Optionen zur Verfügung, um unter anderem piezoresistive und kapazitive Beschleunigungssensoren, Schwinggeschwindigkeitssensoren sowie Vibrationssensoren zu kalibrieren. Weiterhin sind Optionen zur Kalibrierung dynamischer Drucksensoren und von Impulshämmern verfügbar. Zur Prüflingsanregung steht eine breite Palette von Shakern und anderen Aktuatoren zur Auswahl. Jedes System bietet alle erforderlichen Komponenten: vom Präzisionsaktuator bis hin zur Datenerfassungssoftware in Kombination mit einem Software-Controller für Windows®-PCs.

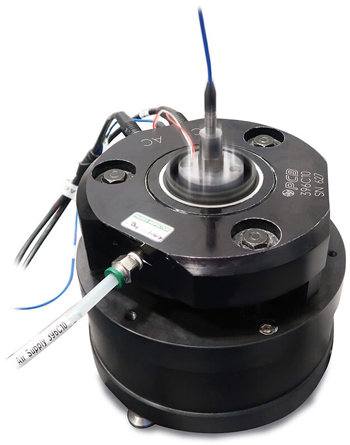

Die Vorteile des Modell 9155 bestehen in zwei Bereichen: Konformität mit bestehenden Standards und die Automatisierung der Abläufe nach ISO 16063-21 und IEC 61094-5. Kalibrierzertifikate können selbstverständlich ausgedruckt werden und erfüllen die Anforderungen von ISO 17025 und DAKKS-DKD-5. Durch die Automatisierung per Software vereinfacht sich das Kalibrierverfahren, da die jeweiligen Testparameter für jeden Prüfling automatisch gespeichert und abgerufen werden können. Dies ermöglicht einen vollautomatischen Betrieb, sobald der Sensor montiert ist. Durch die Verwendung von hochwertigen Aktuatoren wird eine genaue Kalibrierung gewährleistet. Die ISO 16063-21 beschreibt das Back-to-Back Verfahren, bei dem der zu testende Sensor (SUT = Sensor Under Test) und der verwendete Referenzsensor identischen Beschleunigungen ausgesetzt sind. Folglich ist das Verhältnis der Empfindlichkeiten beider Sensoren das Verhältnis ihrer gemessenen Ausgangssignale. Ein Vergleich wird von der Steuerungssoftware durchgeführt, wobei die Ausgangssignale bei jedem Frequenzpunkt ermittelt werden.
Top-Features
- Auf Präzision und Durchsatz optimierte Sinusanregung mit hoher Genauigkeit
- Betriebsbereites System gemäß ISO 16063 mit allen erforderlichen Komponenten
- Kalibrierung von bis zu 200 Frequenzpunkten
- Einrichtung der Testparameter, Datenerfassung und Speichern der Ergebnisse in der Systemdatenbank

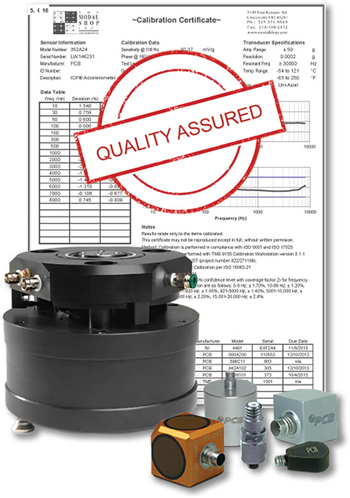

- Drucken von kundenspezifischen ISO 17025-konformen Kalibrierzertifikaten
- Definition mehrerer Pass-/Fail-Kriterien
- Optionaler Ausbau des Systems für weitere Messgrößen und Anwendungen
Applikationen
- Beschleunigungssensor-Kalibrierung
- Resonanzprüfung
- Schocksensor-Kalibrierung
- Linearitätsprüfung
- Drucksensor-Kalibrierung
- ISO 17025 und ISO 16063
- Laser-Kalibrierung
- DKD-R 3-1
Partner in Sachen Kalibrierung
Als zuverlässiges Produkt ist das Kalibriersystem Modell 9155 ein Werkzeug Ihrer Prozesse. Von seiner bedienfreundlichen Software zur Vereinfachung der Rekalibrierung bis zur typischen Zykluszeit von (max.) rund einer Minute pro Achse, ist dieses System eine ideale Kalibrierlösung.
Im Kern ist PCB Piezotronics, Inc. ein Sensorhersteller, der sich darauf konzentriert, die besten verfügbaren Beschleunigungs- und Drucksen- soren zu liefern. Mit leistungsstarken Anwendern der eigenen Systeme in PCB Piezotronics-Niederlassungen auf der ganzen Welt, die täglich Systeme aus dem Modal Shop nutzen, können wir durch das Feedback von Technikern und Ingenieuren einen hohen Standard an benutzer-freundlichen Funktionen erreichen und aufrechterhalten. Durch die enge Kommunikation mit den Anwendern und der Sensorproduktion bei PCB Piezotronics, Inc., können wir Ihnen ein bewährtes System und die bestmögliche Nutzererfahrung bieten.
Produktbroschüre zum Download
Die Produktspezialisten der PCB Synotech GmbH helfen gerne bei der Auswahl der richtigen Produkte weiter.
Weitere Informationen erhalten Sie mit der Broschüre „Modulares Kalibriersystem 9155“.
