Dehnungssensoren für Prüfstandsstrukturen

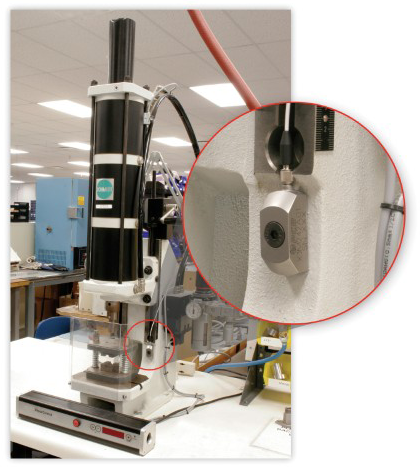

Piezoelektrische Dehnungssensoren messen Materialverformungen, die bei bekannten Materialeigenschaften Rückschlüsse auf die eingebrachte Kraft geben. Die Sensoren arbeiten in einem weiten Frequenzbereich und sind für quasistatische Messungen ebenso geeignet wie für die Erfassung hochfrequenter Ereignisse. Der Sensor Modell PCB-RHM240A02 wird mit einer Durchgangsschraube an der Messstelle befestigt und in Kraftflussrichtung ausgerichtet. An der Maschine selbst müssen keinerlei Veränderungen vorgenommen werden. Der Sensor bietet im Frequenzbereich von 0,004 Hz bis 12 kHz eine Empfindlichkeit von 50 mV/µe bei einem Messbereich von ±50 µe. Der im Sensor integrierte ICP®-Verstärker liefert ein niederohmiges Ausgangssignal von ±5 V, welches von Mess- und Überwachungssystemen direkt ausgewertet werden kann. Durch den erdfreien Aufbau des Sensors kann er auch in Gegenwart von hohen Strömen und damit verbundenen magnetischen Feldern problemlos eingesetzt werden.
Sensoren für den Prüfstandsbau
In der Broschüre werden Sensoren vorgestellt, die sich wegen ihrer messtechnischen Eigenschaften besonders für die Verwendung in Prüfständen eignen. Es finden sich Informationen zu hochstabilen Beschleunigungssensoren, robusten Mikrofonen, genauen und überlastsicheren Druckmessumformern bis hin zu Kraft- und Dehnungssensoren, die in Prüfständen der KFZ-Industrie, der Luft- und Raumfahrt oder in End-of-Line-Prüfständen eingesetzt werden.
