Echo® Wireless Schwingungsüberwachung
Mit dem Maschinen- und Anlagenüberwachungssystem ECHO® Vibration Überwachung System lassen sich bestehende Überwachungslösungen ergänzen oder vorhandene ICP®-/IEPE-Schwingungssensoren einbinden. Dadurch wird sichergestellt, dass durch die Verbindung der installierten Sensorik und einer angepassten Monitoring Software, Maschinenfehler frühzeitig erkannt, analysiert und gemeldet werden, um wichtige Anlagenteile zu schützen.
PCB® bietet für Ihre Instandhaltungs- und Produktions-Strategien wertvolle und vielfältige Möglichkeiten an, um eine personal-, zeit- und kostensparende Zustandsüberwachung zu realisieren.
Top-Features
- ECHO® System als autarke, intelligente und flexibel erweiterbare Lösung zur Maschinenüberwachung
- Kontinuierliche Zustandsüberwachung oder als Ergänzung zur routenbasierten Überwachung an Maschinen und Anlagen
- Bessere Planung von Ressourcen (Manpower und Produktion)
- Integration in Industrie 4.0
KOMPONENTEN DES ECHO® VIBRATION MONITORING SYSTEMS
SENSORIK

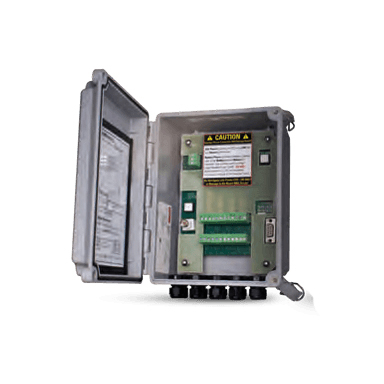

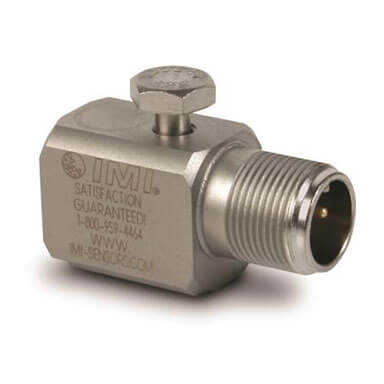

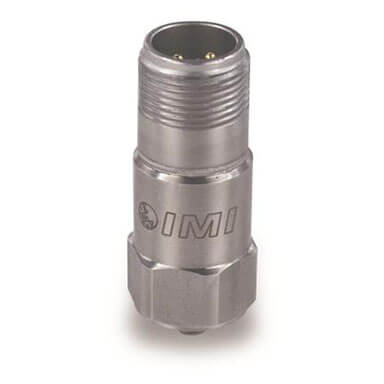

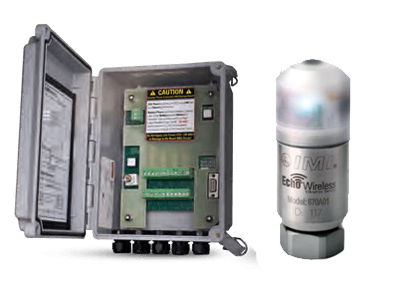

ICP/IEPE®-Sensoren zur Nutzung mit Junction Box
Die Junction Box ist eine 8-kanalige Anschlussbox für marktübliche ICP®-/IEPE-Sensoren. Sie übernimmt die Versorgung der angeschlossenen Sensoren und sendet die erfassten Vibrationsdaten an den Receiver. Das Datenübertragungsintervall beträgt zwischen 3 Minuten und 8 Stunden und kann vom Anwender eingestellt werden. Die unabhängige Erfassung (Messung) der Schwingungsrohsignale mittels mobilem
Datensammler oder Analyser kann über die integrierte BNC-Buchse erfolgen.

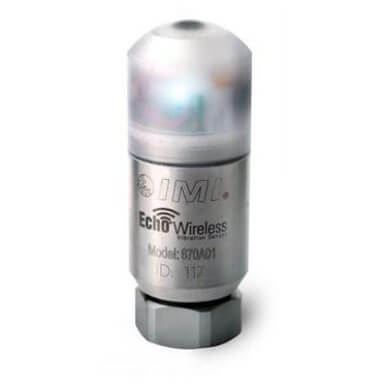

Echo® Wireless Schwingungssensoren
Eigenständiger, batteriebetriebener industrieller Vibrationssensor. Eine Status-LED gibt Rückmeldung über die Betriebsbereitschaft, Sende-/Empfangsfunktion und den Batteriestand. Seine Übertragungsstrecke beträgt bis zu 2 km im freien Feld und ersetzt lange und kostspielige Kabelwege.
RECEIVER

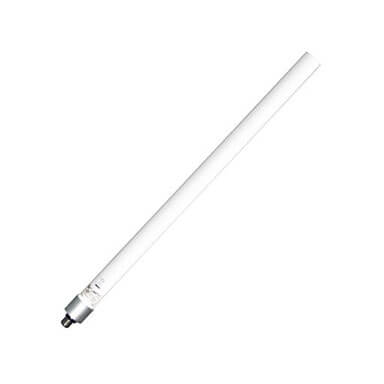

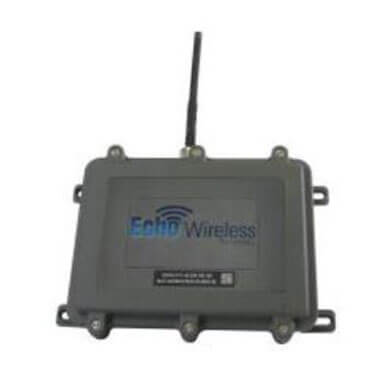

Der Echo® Receiver ist eine eigenständige Einheit für die Punkt-zu- Punkt-Kommunikation mit Echo®-Sensoren und / oder EchoPlus®- Wireless Junction Boxen. Die Funkfrequenz liegt bei 868 MHz und gewährleistet große Reichweiten, auch durch Betonwände und Gebäudestrukturen. Die empfangenen Daten werden über Ethernet an einen Rechner oder Netzwerk weitergegeben. Dank seiner geringen Dimensionen und einem stabilen Industriegehäuse ist der Echo® Receiver leicht und ohne Spezialwerkzeug zu installieren.
SOFTWARE

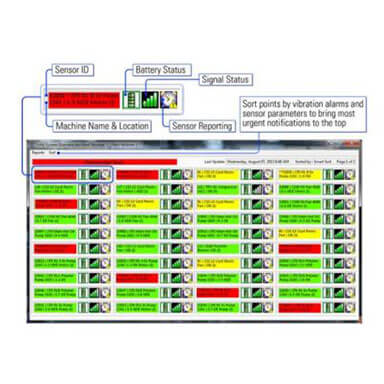

Das Echo® Wireless Vibration Monitoring System ist für Industrie 4.0 konzipiert und garantiert eine zyklische Kommunikation zwischen Ihren Anlagen und dem Empfängersystem. Die verwendete SQL-Datenbank ist zugänglich für gängige Tabellenkalkulationen und bietet zudem die Möglichkeit des Fernzugriffs über Internet. Die Datenkommunikation via Ethernet und eine bedienerfreundliche Software erlauben die schnelle Parametrierung von kanalspezifischen Grenzwerten und das schnelle Erkennen ihrer Überschreitung. Durch die Erfassung von Maschinenschwingungen an ausgesuchten Messpunkten werden Schäden früh erkannt und dadurch ungeplante Standzeiten vermieden. Die Messung erfolgt direkt an der Maschine mittels eines oder mehreren ICP®-/IEPE-Sensoren oder Funksensoren.
Die Daten, die zyklisch an den Receiver übermittelt werden, erlauben das schnelle Lesen der Schwinggeschwindigkeit (Effektiv- und Spitzenwert), der Schwingbeschleunigung (Effektiv- und Spitzenwert) und des Scheitel- oder Crest-Faktors. Vordefinierte Grenzwerte können eingestellt werden und die Software informiert grafisch oder per Email im Falle einer Überschreitung.
Nach der Erkennung der kritischen Messpunkte kann sich der Anwender die Details der Messungen, ihre Historie und eine grafische Trenddarstellung ansehen.
Produktübersicht
